之前看到同学用华为家66W充品胜的充电宝并炫耀这个有多快时,就想着反驳他不如我自己这套方案。无奈同学对于电子产品了解不深,无法向他解释,所以也就开个贴来谈谈各种充电方案,一些常见协议和购买选择。
协议:
我主推PD。
目前功率最高的协议,最新PD3.1可达240W,被广泛用于二合一本,充电宝,手机上。

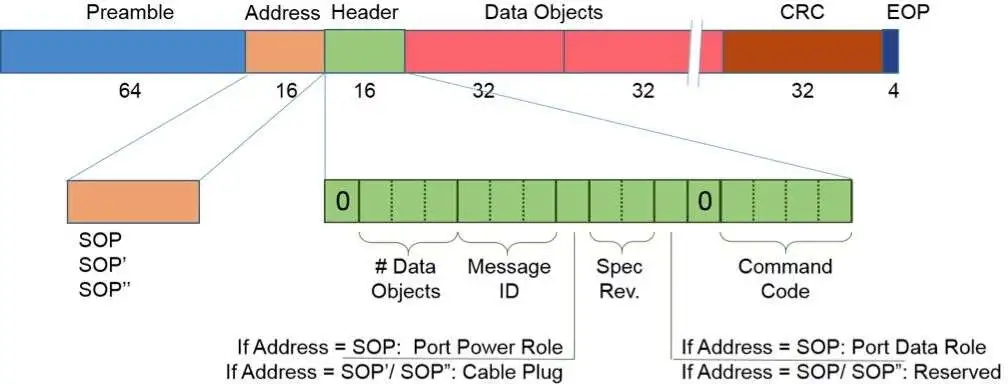

USB PD(USB Power Delivery)是由USB Implementers Forum(USB-IF)制定的一种充电协议。它不仅支持为手机和平板等小型设备充电,还可以为笔记本电脑等大功率设备提供电源。这是因为USB PD协议支持的最大输出功率可以达到240W(在PD3.1版本中),远高于其他常见的快充协议。
USB PD协议的核心优势是它的智能电源管理。该协议允许设备和充电器进行精细的功率协商,以便提供最适合设备的充电电压和电流。USB PD协议支持多种不同的电压级别,包括5V、9V、12V、15V和20V等,以及在PD3.1版本中引入的扩展功率能力,可以提供高达48V的电压。
当然还有QC以及各大厂私有协议,为了广泛的兼容性,建议你购买充电器,充电宝时首先确定是否有PD。
充电器:
氮化镓GaN的广泛运用于充电器领域,让高瓦数的充电器更加常见且便宜。
GaN是

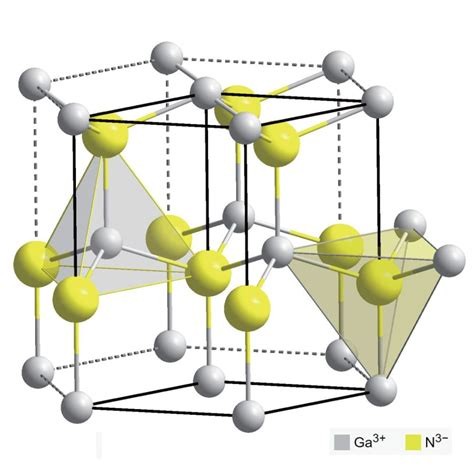

由镓(原子序数 31) 和氮(原子序数 7) 结合而来的化合物。它是拥有稳定六边形晶体结构的宽禁带半导体材料。
(求Ga2+最近等距的N2-有多少?(笑)
更小的晶体管、更短的电流路径、超低的电阻和电容等让其具有高功率,小体积,耐损耗等优势,使得氮化镓充电器表现更优于传统硅充电器。

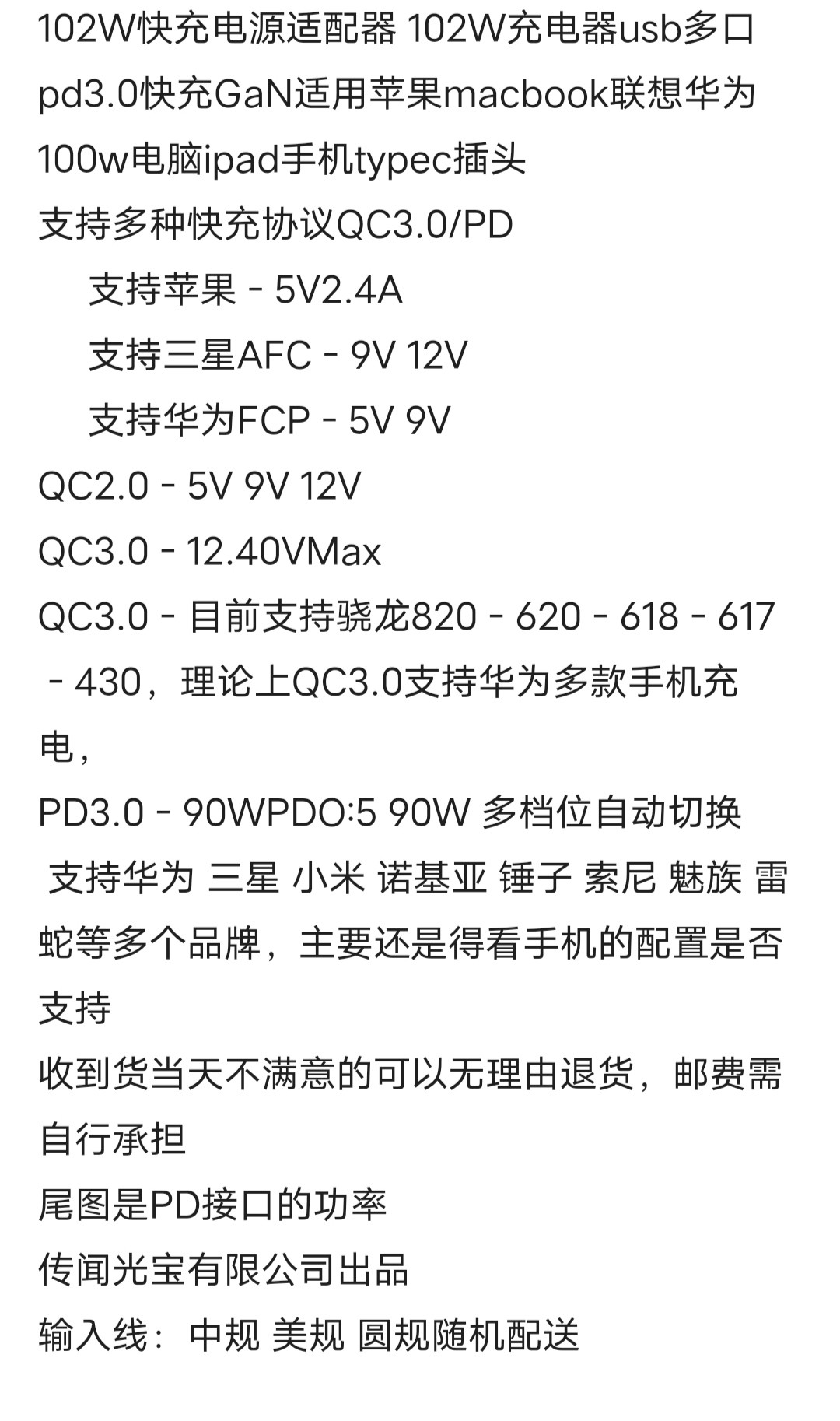

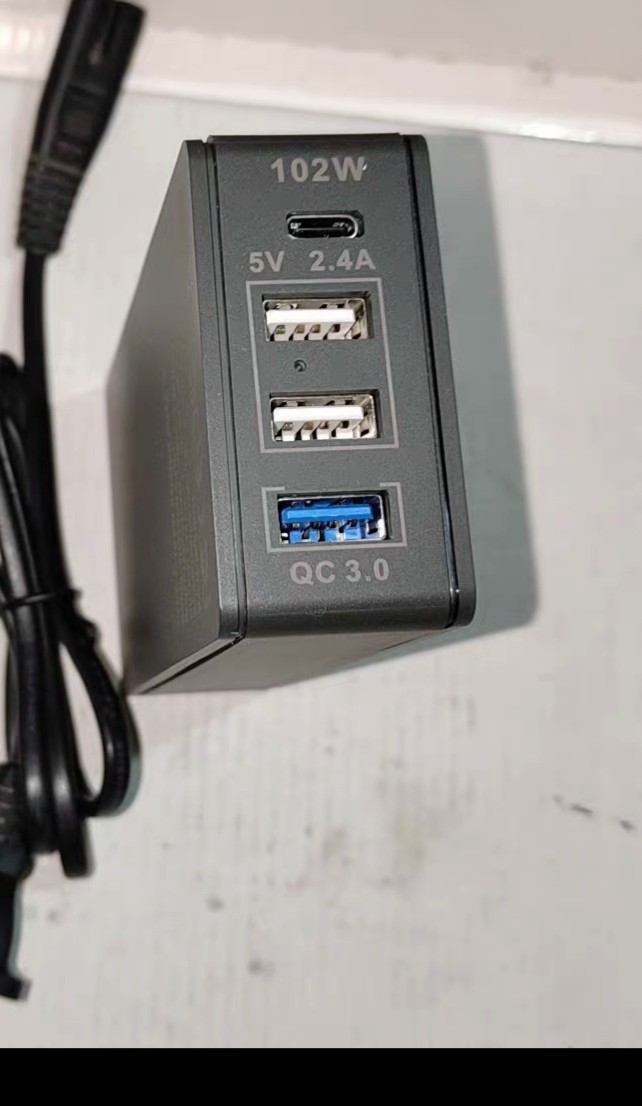

当时处于预算受限,我从小黄鱼上购买了这款(不知什么品牌的)充电器,型号写着PDS102W。即总输出最高102w功率。
支持苹果-5V2.4A
支持三星AFC-9V 12V
支持华为FCP-5V 9V
QC2.0-5V 9V 12V
QC3.0-12.40VMax
QC3.0-目前支持骁龙820-620-618-617-430,理论上QC3.0支持华为多款手机充电 PD3.0-90WPDO:5 90W 多档位自动切换
不过即使是标称有90w,在充我充电宝时,不知道是不是协议握手不上,走的是65W。当然20V 4.5A显然不是常见的规格,有条件还是上100W这种。
目前杂牌氮化镓100W PD充电器价格70左右。
另外可以关注自己手机所附带的充电器,目前比较新的手机的充电器在支持自家的私有协议时,也有可能支持PD协议,一般也是最高65W这种。判断方法可以看看参数上是否有 PDO(Power Delivery Objects”,“功率传输对象”) PPS(Power Delivery Objects”,“功率传输对象) 字样或 20V 3.25A/ 15V 3A/ 9V 3A等这些PD常见标准。
比如我妈的IQOO NEO 7配的充电也可以的。
支持PD的充电器可以给小米,维族,三星等手机快充。
太阳能板
这个也是花活了。

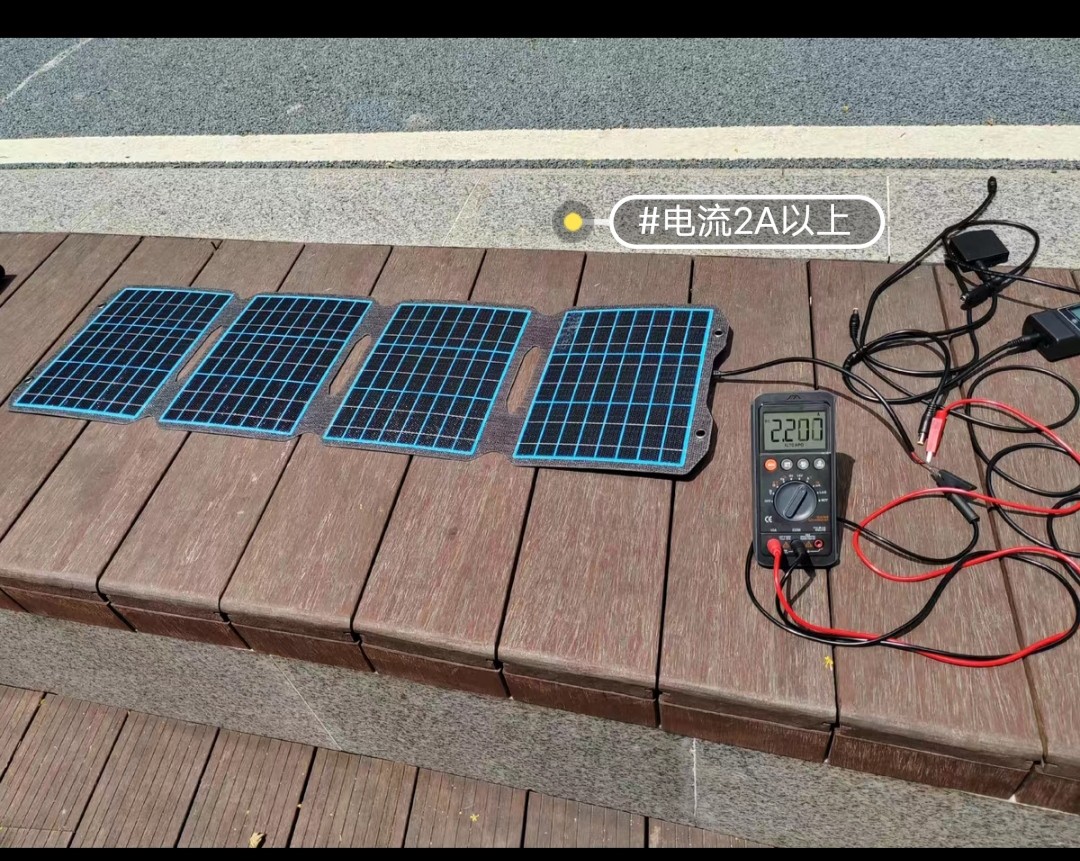

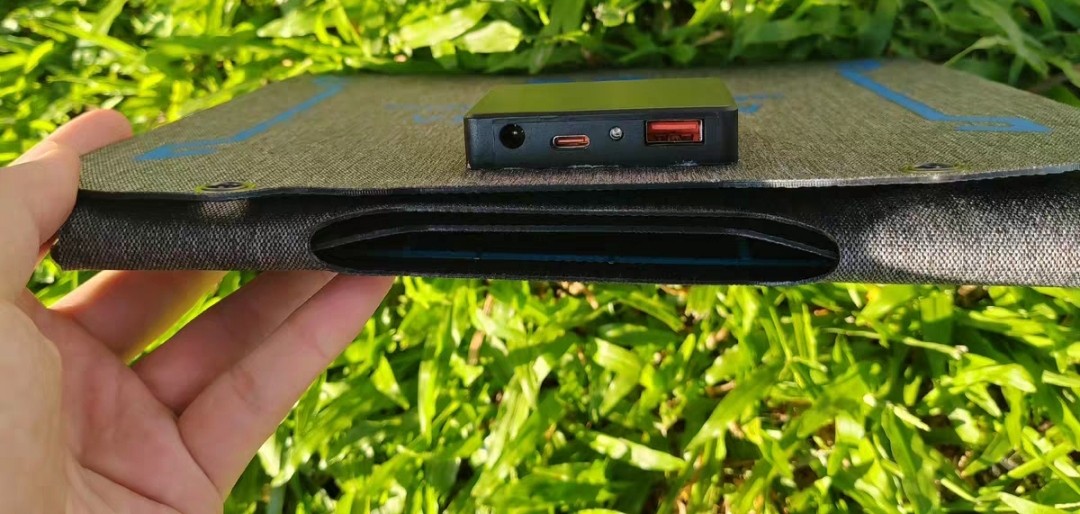

100元买了voltset 28w(VSM28的充电板,基本实现能源自给自足(有太阳的条件下)
USB Type-C DC端口各一个,前两者最高12V 1.5A,后者为14V 最高5A。
实际测试下,正午有阳光直射时,单接一口功率在15W左右。
线缆:
若是用PD协议则必须拥有一根Type C to Type C线缆。

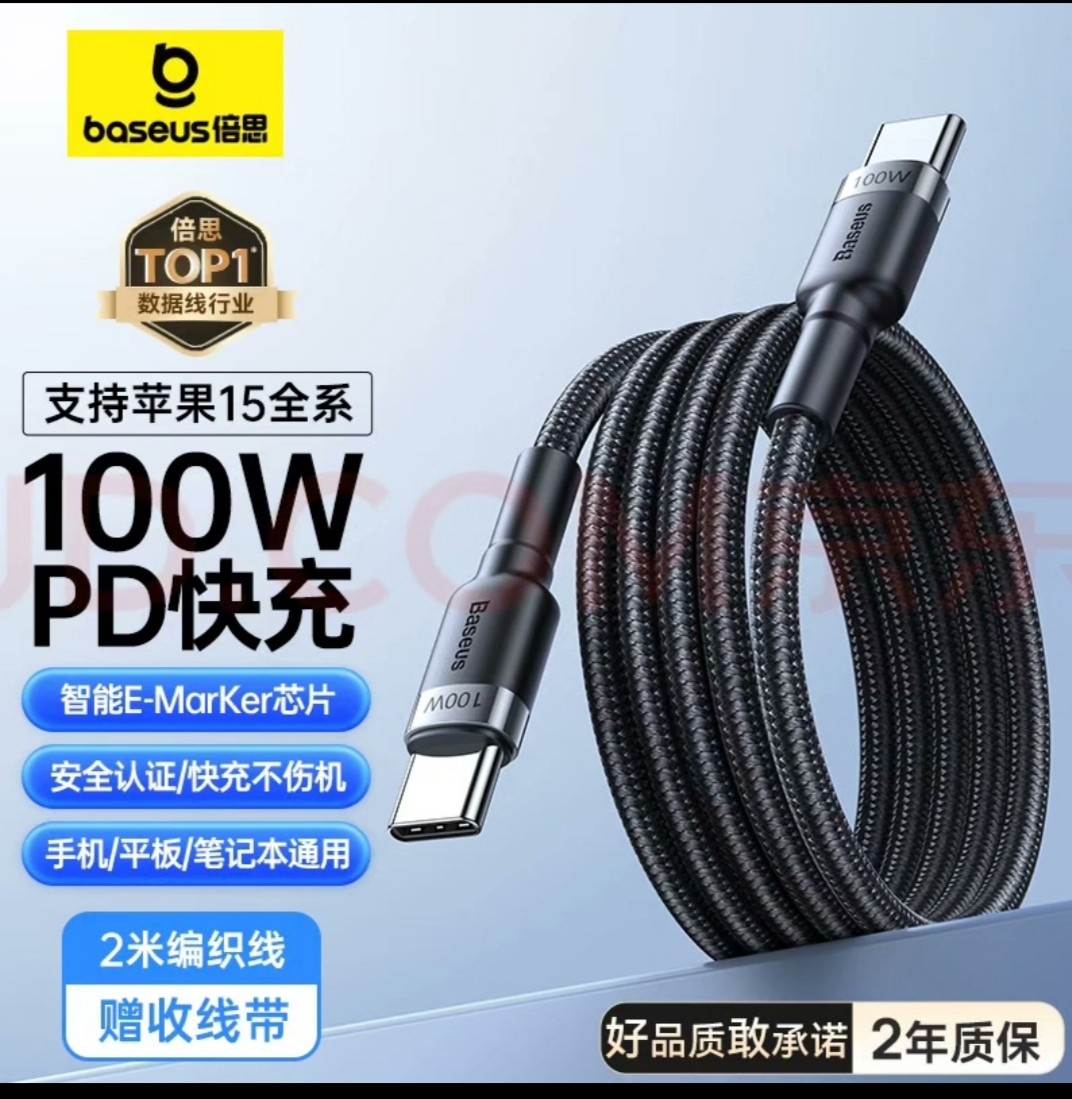

65W以下可以购买普通线缆,要100W 200W的话就要购买带有e-marker芯片的线缆,价格要比普通的贵一些,价格15左右。

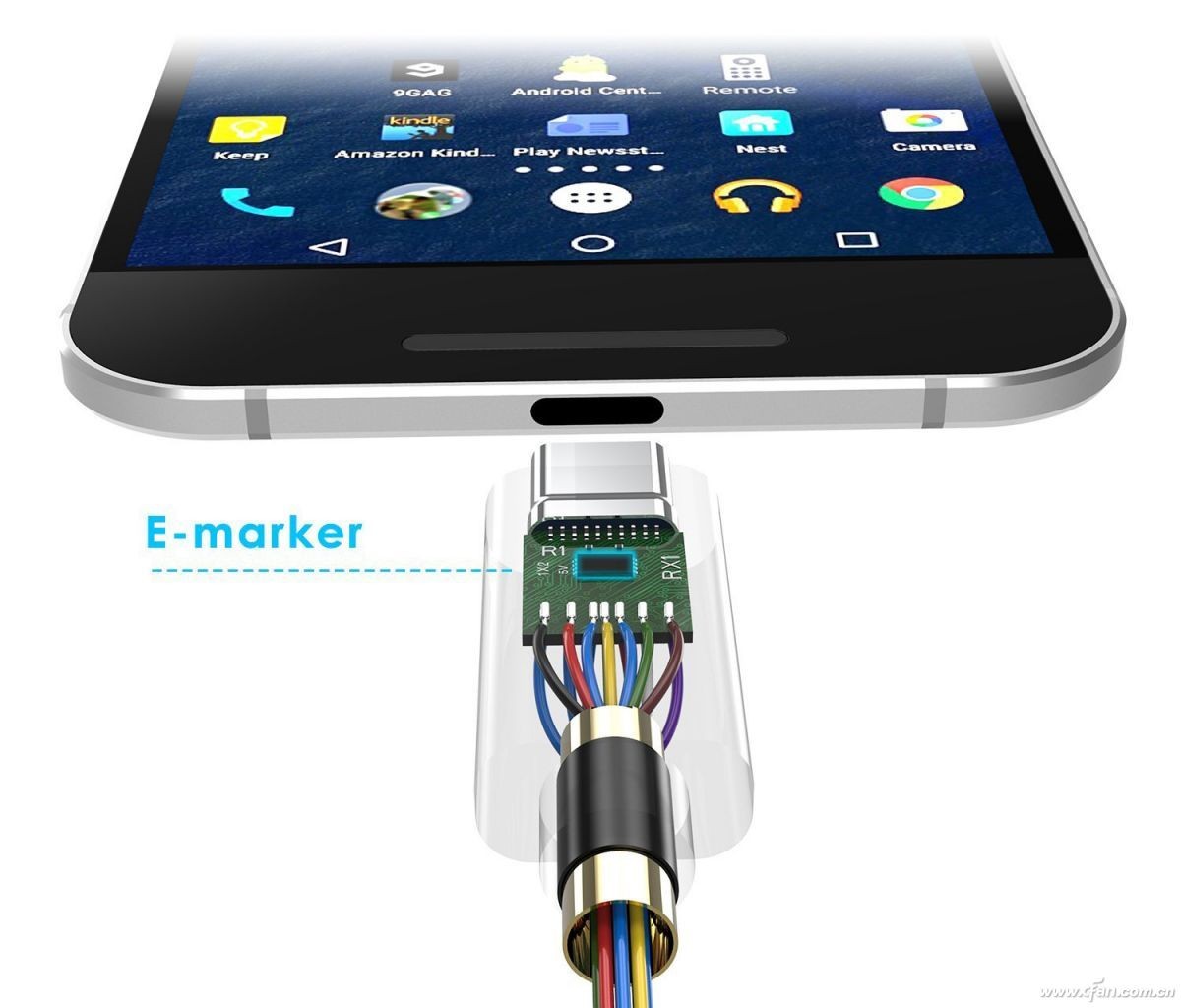

eMarker全称“Electronically Marked Cable”,也叫USB电子标签芯片,可理解为USB Type-C线缆的电子身份标签。通过eMarker可以读取该线缆的各种属性,包括电源传输能力、数据传输能力、视频传输能力和ID等信息。这样,输出端(如充电头、笔记本)可以根据输出端连接的设备(如手机或显示器)调整匹配的电压/电流或音视频信号。eMarker的普及还与USB-IF协会的要求分不开,USB-IF规定线缆想要支持5A大电流、USB3.0及以上的传输速度、视频传输功能,都需要搭载eMarker。
充电宝
充电宝我目前有两款,都是100左右闲鱼收,分别为GOUI G-EB26PD-K和慕里S30。
在收充电宝的时候,考虑的首要是充电的速度,现在大容量的充电宝不罕见,但是充得快的很少,一般都是最高18W输入,输出会稍微高一些,这两看都有不错的表现。

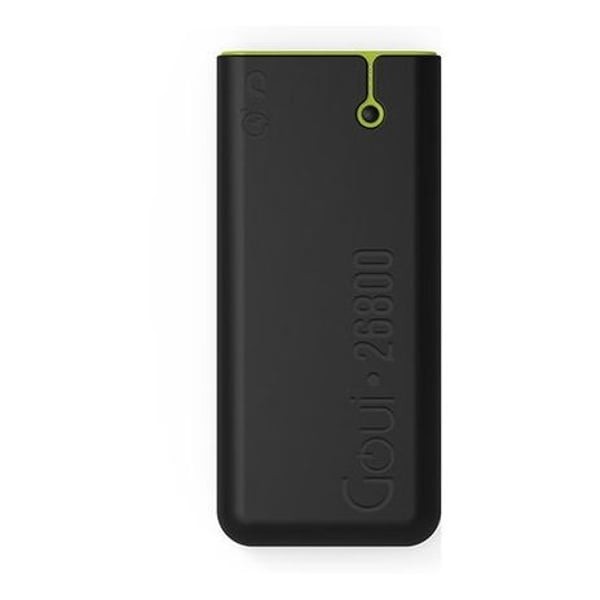

GOUI G-EB26PD-K
输入输出最高30W,26800mAh,即100Wh(民航规定的最大携带的移动电源容量,可以上飞机)
1 micro usb输入(max 10w),1usb c输入输出兼容PD 30W,一兼容QC usb输出(max 18W),一 15w usb输出。

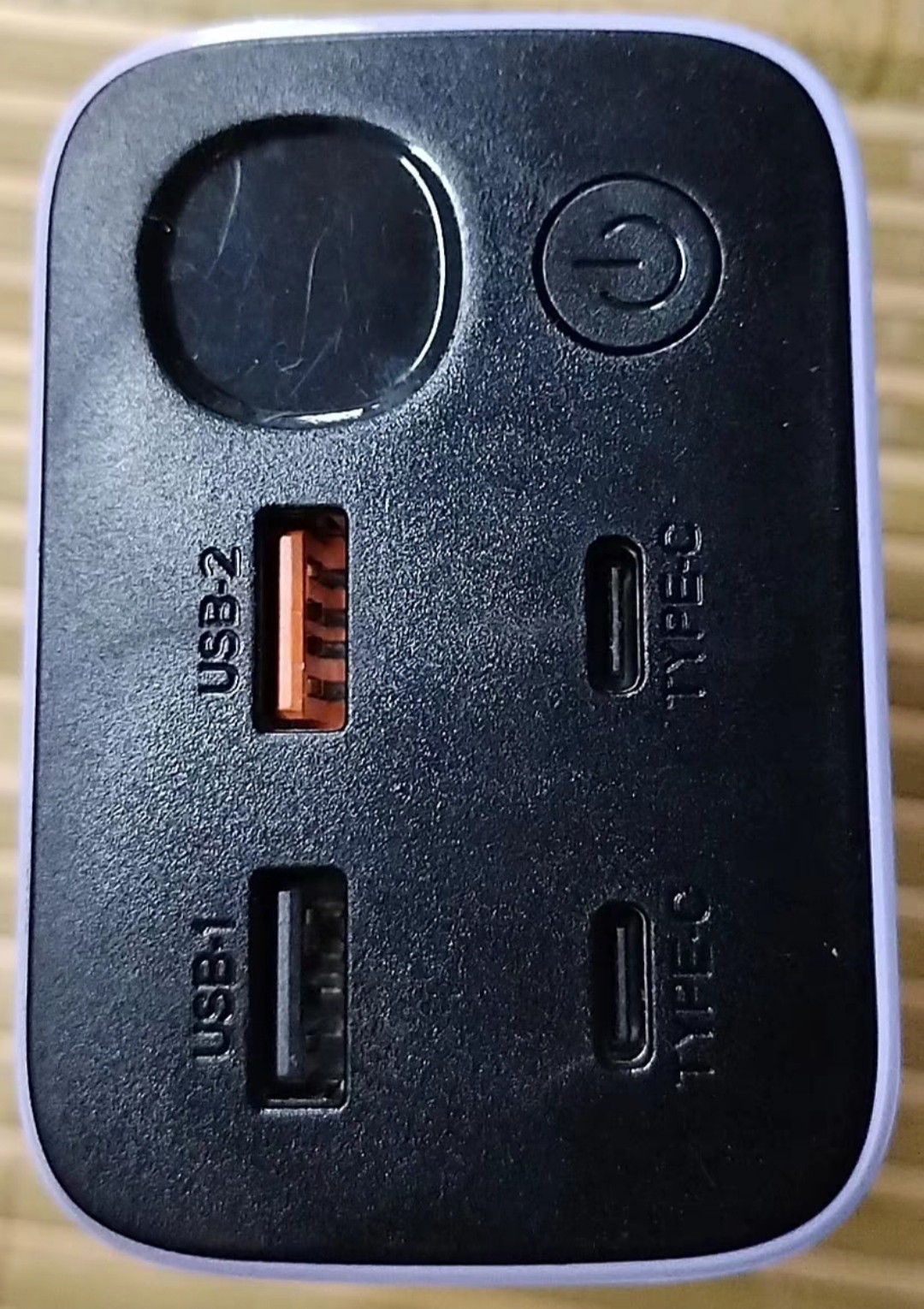

慕里S30
这个是我收到的最值得一个充电宝,目前京东售价250+,100收到。
你可以在充电头网看到详细的测试:多设备同充,支持100W输出,慕里 S30 PD100W充电宝评测

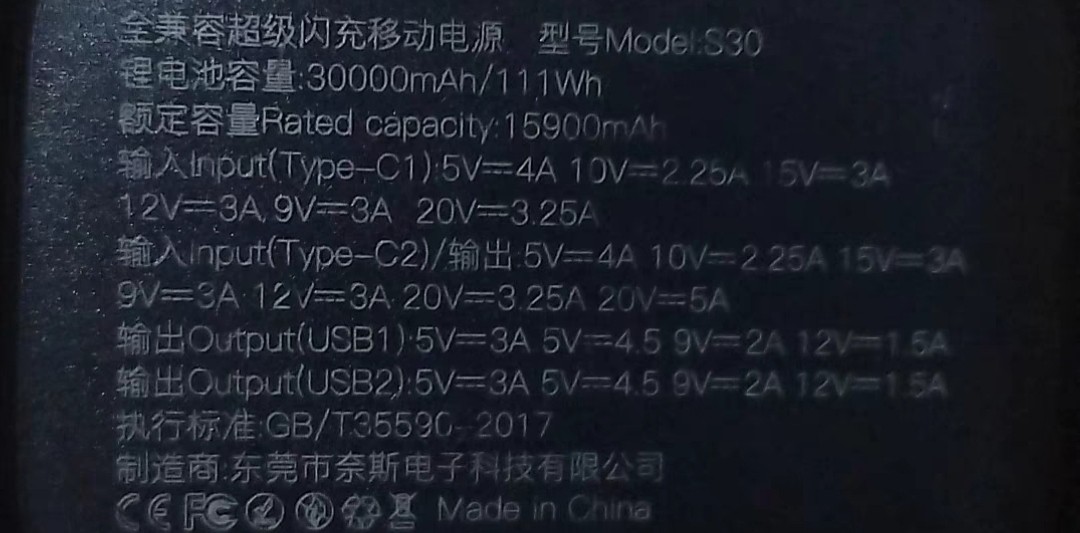

型号:S30;锂电池容量:30000mAh/111Wh;额定容量:15900mAh;
USB-C1输入:5V4A,9V3A,10V2.25A,15V3A,12V3A,20V3.25A;
USB-C2输入/输出:5V4A,9V3A,10V2.25A,15V3A,12V3A,20V3.25A,20V5A;
USB-A1输出:5V3A,5V4.5A,9V2A,12V1.5A;
USB-A2输出:5V3A,5V4.5A,9V2A,12V1.5A;

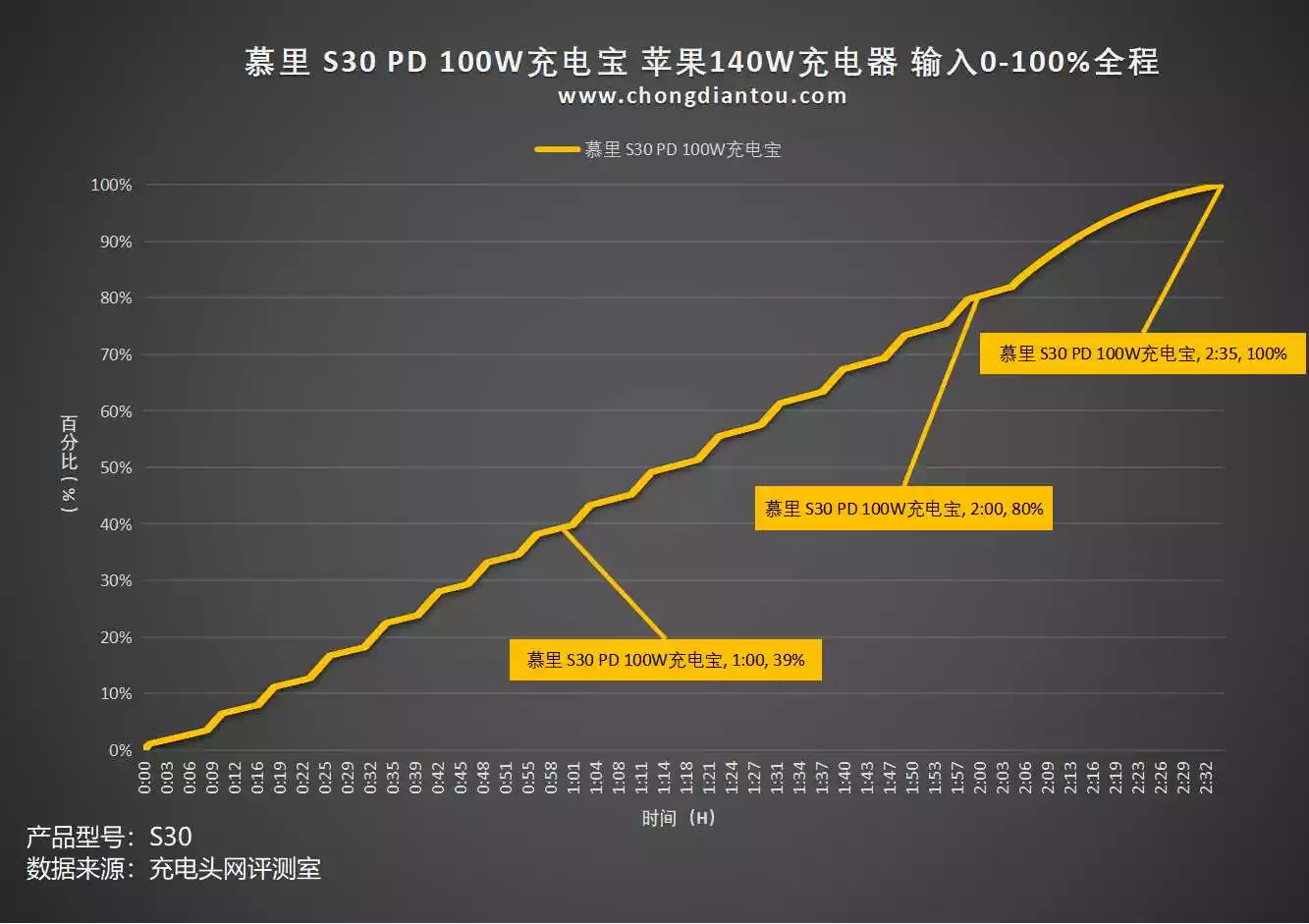

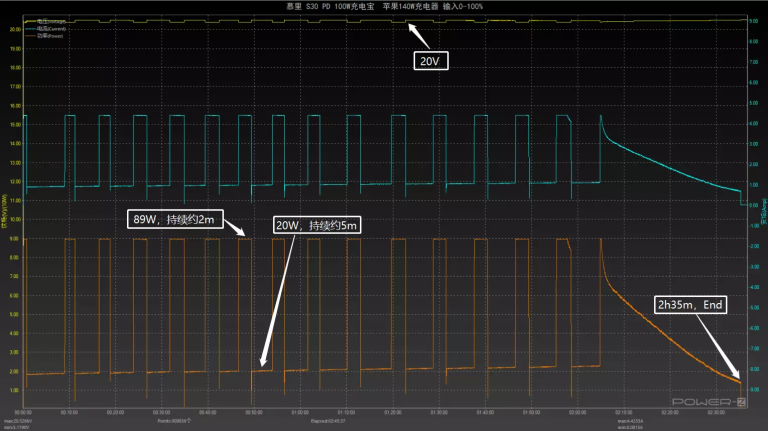

充电头网使用140w 苹果PD充电器时,保持20V电压,充电过程测试图像显示90W功率下充电2min,而后在20W功率充5min,此举可能为了避免过热的防护措施,充电时长为2h35min。
我使用上述的PDS102W搭配100w带e-marker线缆充电时,可能是协议没有握手上,只能在65W功率下充电。不过此功率下不会出现上述功率下降的情况。
聪明的一定会发现,使用100W下充电的平均功率仅有40W,小于使用65W下充电,后者充电时长仅有1h 50min。
用电器

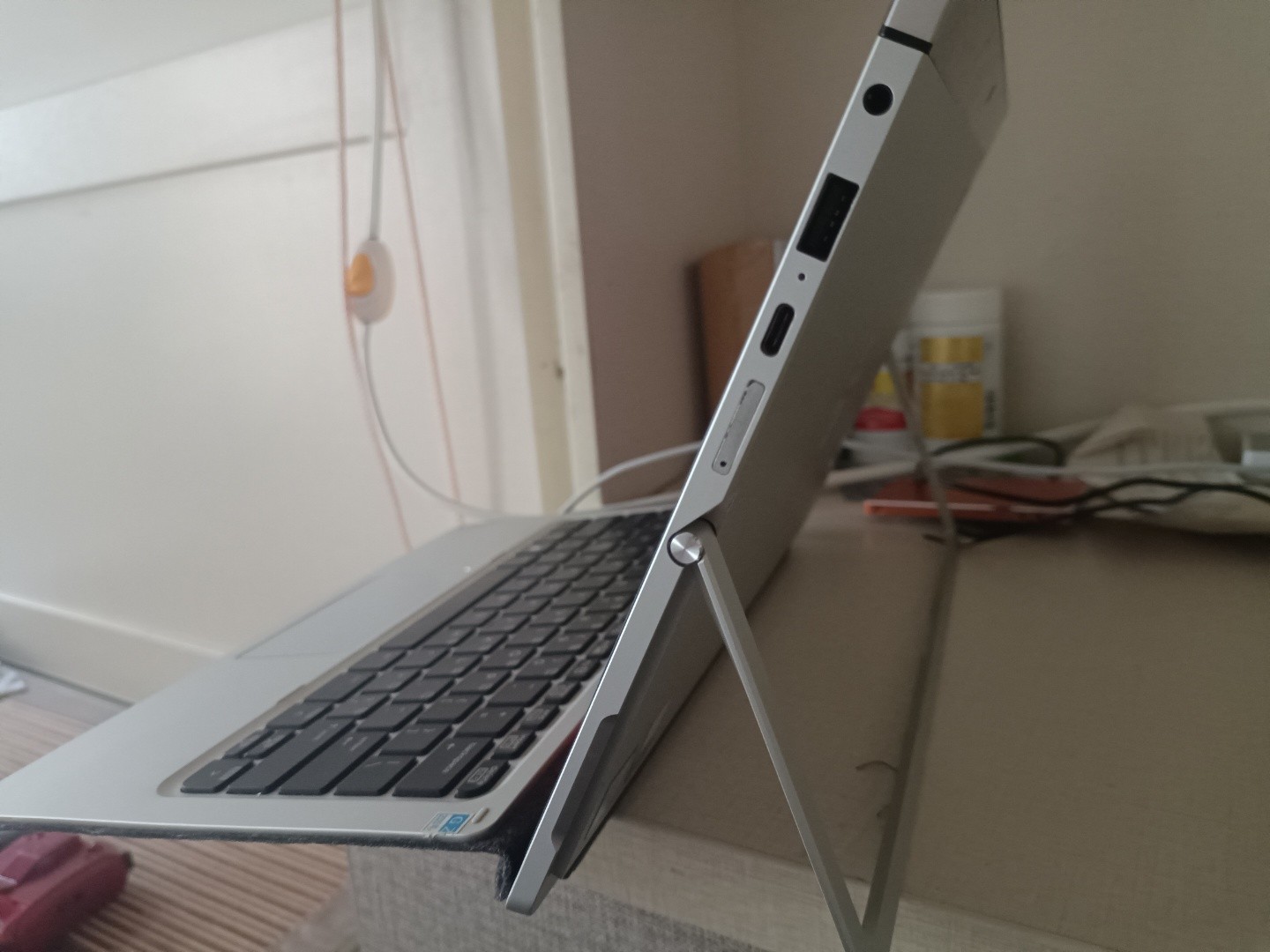

其实上面整这么多主要是为了笔者的用电器,HP Elite x2 1012 G2,不记得的可以看这个帖子:垃圾佬のWinpad寻宝记-HP Elite X2 1012 G2小测
这二合一笔记本不同于普通笔记本的设计,没有采取圆孔充电口,而是给了个Type C口,兼容雷电3,60W PD快充。过低的功率如9V 2A 18W这个PD功率下是无法兼容充电。上述两款充电宝均可正常供电,后者在机器开启,高功耗的情况下(跑osu什么的)输入功率可达55W。
手机的是蓝厂的旧机子,只兼容自家vivo flash charge,不兼容PD。这样的话用笔者母亲的附带的充电器也蛮不错的,手机可以vivo flash charge 快充,二合一本可以PD。
